555集成電路是一款經典的定時器芯片，因其成本低、性能穩定、應用靈活而廣泛應用于電子設計中。在定時器應用中，555芯片主要通過其單穩態和無穩態兩種工作模式來實現延時、脈沖產生和方波振蕩等功能。本文將從設計原理、電路配置和典型應用三個方面，探討555集成電路作為定時器的應用設計。

一、設計原理

555集成電路內部由比較器、RS觸發器和放電晶體管等組成。其定時功能主要依賴外部連接的電阻和電容，通過電容的充放電過程來控制輸出脈沖的寬度或頻率。在單穩態模式下，電路在觸發信號作用下產生一個固定寬度的輸出脈沖；在無穩態模式下，電路無需外部觸發即可連續產生方波輸出。定時時間或振蕩頻率的計算公式為：單穩態模式下的脈沖寬度 T ≈ 1.1 R C；無穩態模式下的周期 T ≈ 0.693 (R1 + 2R2) C，其中 R 和 C 為外部電阻和電容值。

二、電路配置

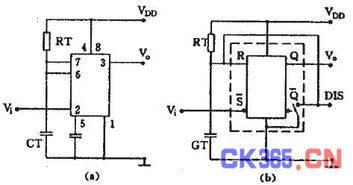

1. 單穩態定時器電路：將555芯片的TRIG引腳（引腳2）連接至觸發信號，THRES引腳（引腳6）和DISCH引腳（引腳7）共同連接至定時電容和電阻。當TRIG引腳接收到低電平觸發信號時，輸出引腳（引腳3）變?yōu)楦唠娖剑娙蓍_始充電；當電容電壓達到電源電壓的2/3時，輸出恢復低電平，完成一次定時。該電路適用于需要延時啟動或生成固定寬度脈沖的場景，如照明延時開關或電子警報器。
2. 無穩態振蕩器電路：將555芯片的TRIG和THRES引腳連接在一起，并與定時電容相連；通過兩個電阻（R1和R2）連接電源和DISCH引腳。電容在R1+R2和R2之間交替充放電，從而在輸出引腳產生連續的方波信號。該電路常用于時鐘發生器、LED閃爍燈或音頻信號源設計中。
3. 設計注意事項：為確保定時精度，應選擇溫度穩定性好的電容（如陶瓷或鉭電容）和電阻；電源電壓需穩定，避免噪聲干擾；可通過調節電阻或電容值來靈活調整定時參數，但需注意555芯片的工作電壓范圍（通常為4.5V至15V）。

三、典型應用實例

1. 簡易延時開關：使用單穩態模式設計一個延時10秒的照明控制電路。選取R=1MΩ、C=10μF，根據公式T=1.1RC計算可得約11秒延時，通過微調電阻實現精確控制。當按鈕觸發時，555輸出高電平驅動繼電器，點亮燈泡并持續設定時間后自動關閉。
2. 可調頻率信號發生器：基于無穩態模式，設計一個頻率可調的方波發生器。采用可變電阻替代R1和R2，使振蕩頻率在1Hz至10kHz范圍內可調，輸出信號可用于測試或驅動其他數字電路。
3. 脈寬調制（PWM）控制器：結合555的單穩態特性，通過調制觸發信號的頻率或占空比，可以實現簡單的PWM控制，用于電機速度調節或LED調光應用。

555集成電路作為定時器具有設計簡單、成本效益高的優勢。通過合理選擇外部元件和配置工作模式，可以滿足多種定時和振蕩需求，是電子愛好者和工程師在原型開發和基礎系統中的理想選擇。隨著集成電路技術的發展，555芯片依然在教育和工業領域中保持著重要地位，其靈活的應用設計思想也為更復雜的定時電路提供了基礎參考。
